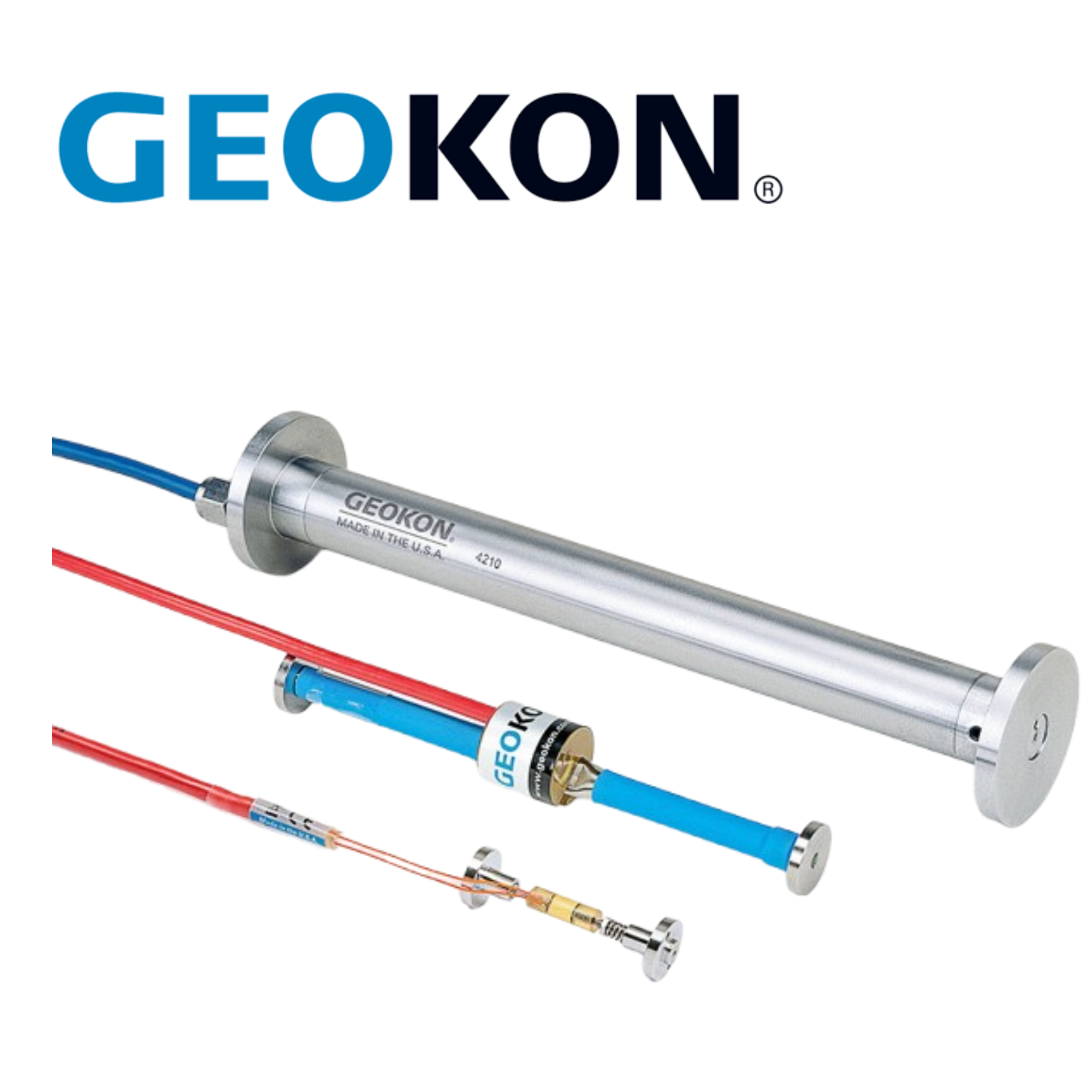

4200A-2 GEOKON Vietnam

1. Giới thiệu sản phẩm

4200A-2 GEOKON Vietnam là cảm biến đo biến dạng dây rung (Vibrating Wire Concrete Embedment Strain Gauge) thuộc dòng 4200 Series của GEOKON. Thiết bị được thiết kế để đo biến dạng trực tiếp bên trong bê tông, phục vụ theo dõi ứng suất và tình trạng kết cấu trong các công trình xây dựng và địa kỹ thuật. GEOKON hiện vẫn duy trì dòng 4200 Series Vibrating Wire Concrete Embedment Strain Gauges trong danh mục sản phẩm chính thức.

Model 4200A-2 sử dụng nguyên lý dây rung, trong đó sự thay đổi biến dạng của bê tông làm thay đổi sức căng của dây thép và được xác định thông qua sự thay đổi tần số cộng hưởng. Thiết bị phù hợp cho các hệ thống quan trắc dài hạn tại đập, cầu, hầm, móng, cọc và các kết cấu bê tông chịu lực.

2. Ưu điểm nổi bật của 4200A-2

• Công nghệ đo Vibrating Wire ổn định và tin cậy.
• Thiết kế chuyên dụng để nhúng trực tiếp trong bê tông.
• Độ nhạy cao, hỗ trợ phát hiện những thay đổi nhỏ về biến dạng.
• Phù hợp cho quan trắc kết cấu trong thời gian dài.
• Khả năng chống nhiễu điện từ tốt.
• Có thể kết hợp với bộ đọc và Data Logger GEOKON.
• Phù hợp với môi trường công trường và điều kiện vận hành khắc nghiệt.
• Hỗ trợ đánh giá tình trạng ứng suất – biến dạng của công trình.

3. Thông số kỹ thuật

• Model: 4200A-2
• Hãng sản xuất: GEOKON
• Loại thiết bị: Vibrating Wire Concrete Embedment Strain Gauge
• Nguyên lý đo: Dây rung (Vibrating Wire)
• Chiều dài cảm biến: 152 mm (6 inch)
• Dải đo biến dạng: khoảng 3.000 µε
• Cảm biến nhiệt: Tích hợp Thermistor
• Kiểu lắp đặt: Nhúng trong bê tông
• Ứng dụng: Đo biến dạng bê tông và giám sát kết cấu
• Kết nối: Bộ đọc và Data Logger GEOKON.

Theo cấu hình cung cấp của GEOKON, 4200A-2 có thể được sử dụng với cáp tín hiệu chuyên dụng; tài liệu danh mục sản phẩm cũng xác định model này thuộc nhóm VW Strain Gauge with plucking coil.

4. Ứng dụng của 4200A-2 GEOKON

4200A-2 GEOKON được sử dụng trong các hệ thống quan trắc sức khỏe kết cấu và địa kỹ thuật, đặc biệt tại những công trình cần theo dõi biến dạng trong thời gian dài.

Một số ứng dụng tiêu biểu:

• Quan trắc biến dạng trong đập thủy điện và hồ chứa.
• Giám sát ứng suất trong kết cấu bê tông cốt thép.
• Quan trắc cầu và công trình giao thông.
• Giám sát biến dạng tại đường hầm và công trình ngầm.
• Theo dõi biến dạng tại móng và cọc.
• Quan trắc kết cấu chịu tải trọng lớn.
• Kết hợp với Data Logger để xây dựng hệ thống giám sát tự động.

Công nghệ Vibrating Wire của GEOKON đặc biệt phù hợp với các hệ thống quan trắc dài hạn nhờ phương pháp đo dựa trên tần số cộng hưởng của dây rung.

5. Mua 4200A-2 GEOKON chính hãng tại Việt Nam

4200A-2 GEOKON Vietnam là lựa chọn phù hợp cho các dự án cần đo biến dạng bê tông và giám sát tình trạng kết cấu với độ ổn định cao. Khi triển khai hệ thống, cần lựa chọn đúng loại cáp, bộ đọc và Data Logger tương thích với cảm biến để đảm bảo khả năng thu thập dữ liệu chính xác.

Website phân phối tại Việt Nam: Sankho – JonJul Automation

Website hãng GEOKON: GEOKON Official Website

————————
