4435 GEOKON Vietnam – Vibrating Wire Soil Extensometer cho quan trắc biến dạng nền đập

1. Giới thiệu sản phẩm

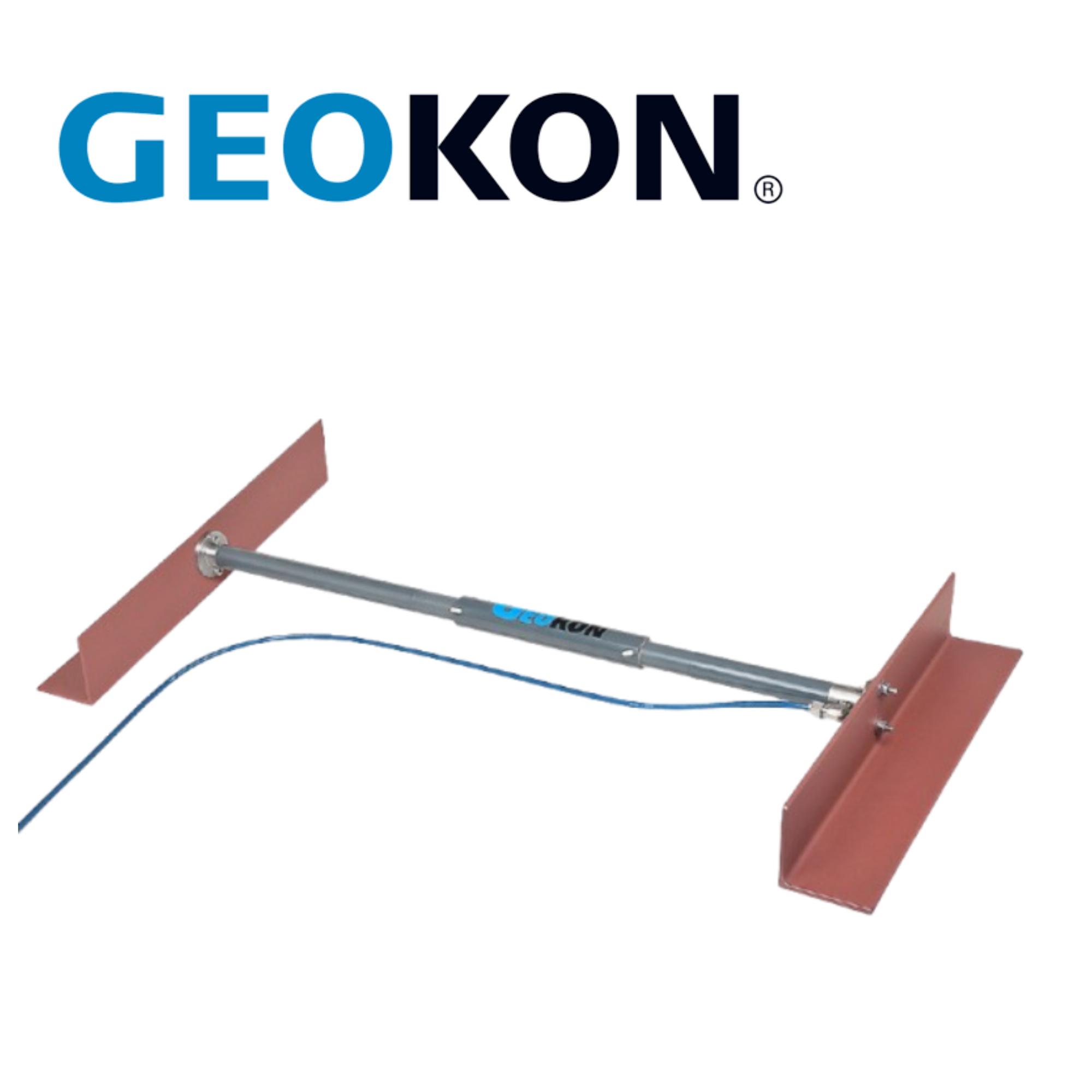

4435 GEOKON Vietnam là Vibrating Wire Soil Extensometer được phát triển bởi GEOKON, chuyên dùng để đo biến dạng ngang và độ dịch chuyển của nền đất, nền đắp và đập đất/đập đá.

Model 4435 được thiết kế để lắp đặt nối tiếp thành chuỗi cảm biến. Hai đầu thiết bị có mặt bích cho phép liên kết nhiều extensometer với nhau, từ đó tạo thành hệ thống quan trắc dài để theo dõi toàn bộ biên dạng biến dạng hoặc độ lún của công trình. GEOKON xác nhận thiết bị đặc biệt phù hợp với đập đất và đập đá.

2. Ưu điểm nổi bật của 4435

• Công nghệ Vibrating Wire cho khả năng quan trắc ổn định trong thời gian dài.
• Đo được biến dạng ngang của nền đất và nền đắp.
• Phù hợp cho đập đất, đập đá và các công trình nền đắp.
• Có thể lắp nhiều cảm biến nối tiếp thành chuỗi dài.
• Theo dõi được toàn bộ biên dạng biến dạng hoặc lún của công trình.
• Các phiên bản tiêu chuẩn có dải đo 25, 50, 100, 150 và 300 mm.
• Độ phân giải đạt 0,025% F.S..
• Độ chính xác ±0,1% F.S. trong điều kiện phòng thí nghiệm.
• Độ phi tuyến nhỏ hơn 0,5% F.S..
• Hoạt động trong dải nhiệt độ −20°C đến +80°C.
• Có thể kết nối với Vibrating Wire Readout hoặc Data Logger để thu thập dữ liệu tự động.

3. Thông số kỹ thuật

• Model: 4435
• Hãng sản xuất: GEOKON
• Loại thiết bị: Vibrating Wire Soil Extensometer
• Nguyên lý: Vibrating Wire
• Dải đo tiêu chuẩn: 25 / 50 / 100 / 150 / 300 mm
• Độ phân giải: 0,025% F.S.
• Độ chính xác: ±0,1% F.S.
• Độ phi tuyến: <0,5% F.S.
• Dải nhiệt độ: −20°C đến +80°C
• Chiều dài gauge: thay đổi theo dải đo và cấu hình đặt hàng
• Đường kính thân: 27 mm
• Đường kính slip coupling: 33 mm
• Đường kính mặt bích: 51 mm
• Mặt bích: 610 × 75 × 75 mm
• Tần số hoạt động: 1400–3500 Hz
• Cáp: 2 cặp dây xoắn, 4 lõi, 22 AWG, có lớp chống nhiễu
• Khả năng quá dải: 115% F.S.
• Ứng dụng: Quan trắc biến dạng ngang, độ lún và chuyển vị trong nền đắp, đập đất và đập đá.

Một điểm đáng chú ý là 4435 sử dụng cảm biến chuyển vị Vibrating Wire Model 4450 bên trong, chuyển sự thay đổi khoảng cách giữa hai mặt bích thành tín hiệu điện. Các giá trị đo có thể được đọc thủ công hoặc thu thập tự động bằng Data Logger.

4. Ứng dụng của 4435 GEOKON

4435 GEOKON được sử dụng trong các hệ thống quan trắc địa kỹ thuật cần theo dõi biến dạng ngang và sự thay đổi hình dạng của nền đất theo thời gian.

Một số ứng dụng tiêu biểu:

• Quan trắc đập đất và đập đá.
• Theo dõi biến dạng ngang của nền đắp.
• Giám sát độ lún và biến dạng trong thân đập.
• Quan trắc nền đường và công trình giao thông.
• Theo dõi biến dạng tại các khu vực đất đắp.
• Giám sát biến dạng do tải trọng hoặc quá trình thi công.
• Quan trắc các công trình có yêu cầu theo dõi chuyển vị dài hạn.
• Kết hợp nhiều cảm biến để tạo thành chuỗi extensometer theo chiều dài công trình.

Theo GEOKON, 4435 được lắp đặt trong các rãnh đào trên bề mặt nền đắp và có thể nối nhiều thiết bị thành chuỗi để theo dõi biến dạng ngang trong quá trình xây dựng cũng như biến dạng tiếp diễn trong thời gian vận hành của đập.

5. Mua 4435 GEOKON chính hãng tại Việt Nam

4435 GEOKON Vietnam là giải pháp phù hợp cho các dự án quan trắc đập, nền đắp và công trình địa kỹ thuật cần theo dõi biến dạng ngang với độ ổn định cao. Tùy yêu cầu công trình, có thể lựa chọn dải đo và chiều dài gauge phù hợp; GEOKON cũng hỗ trợ các cấu hình khác theo yêu cầu.

Website phân phối tại Việt Nam: Sankho – JonJul Automation

Website hãng: GEOKON Official Website

 ———————————
