4420-1-100MM GEOKON Vietnam

1. Giới thiệu sản phẩm

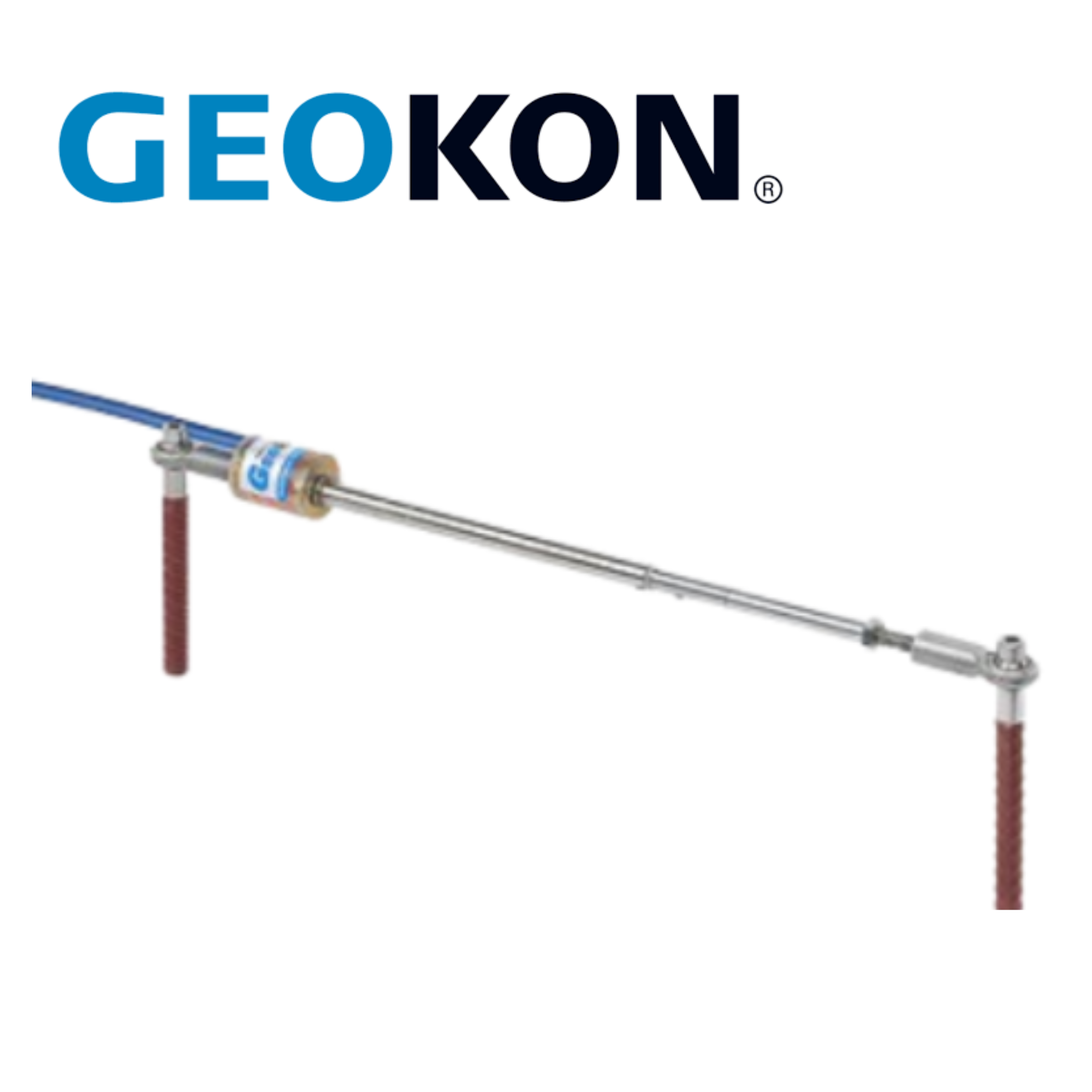

4420-1-100MM GEOKON Vietnam là cảm biến đo chuyển vị khe nứt dạng dây rung (Vibrating Wire Crackmeter) thuộc dòng 4420 của GEOKON, được thiết kế để theo dõi sự dịch chuyển và độ mở của các vết nứt, khe nối trên công trình.

Model 4420-1-100MM có dải đo 100 mm, phù hợp để giám sát các chuyển vị tương đối lớn tại khe nứt hoặc mối nối. GEOKON cho biết Model 4420 được sử dụng để đo chuyển động trên các vết nứt bề mặt, khe nối trong đất đá, bê tông, tòa nhà, cầu, đường ống và đập.

Đặc biệt, 4420-1-100MM đã được sử dụng thực tế trong dự án Nam Sam 3 Hydropower Plant tại Lào, với 18 cảm biến được lắp đặt để phục vụ hệ thống quan trắc đập.

2. Ưu điểm nổi bật của 4420-1-100MM

• Dải đo chuyển vị lên đến 100 mm.
• Công nghệ Vibrating Wire cho khả năng đo ổn định trong thời gian dài.
• Độ phân giải đạt 0,025% F.S.
• Độ chính xác khoảng ±0,1% F.S. theo thông số kỹ thuật hiện hành.
• Độ phi tuyến nhỏ hơn 0,5% F.S.
• Dải nhiệt độ hoạt động −20 đến +80°C.
• Thiết kế kín, phù hợp cho hệ thống quan trắc công trình.
• Có thể lắp đặt bằng phương pháp bắt bu-lông, neo hoặc liên kết phù hợp với kết cấu.
• Có thể kết nối với các thiết bị đọc và Data Logger GEOKON.
• Phù hợp cho quan trắc dài hạn và hệ thống giám sát tự động.

3. Thông số kỹ thuật

• Model: 4420-1-100MM
• Hãng sản xuất: GEOKON
• Loại thiết bị: Vibrating Wire Crackmeter
• Nguyên lý đo: Vibrating Wire
• Dải đo: 100 mm
• Độ phân giải: 0,025% F.S.
• Độ chính xác: ±0,1% F.S.
• Độ phi tuyến: <0,5% F.S.
• Dải nhiệt độ: −20 đến +80°C
• Chiều dài cảm biến: khoảng 555 mm tại vị trí giữa dải đo
• Đường kính shaft: 12,7 mm đối với phiên bản 100 mm
• Đường kính coil: 25 mm
• Dải tần số: 1400–3500 Hz
• Cáp: 2 cặp dây xoắn, 4 lõi, có lớp chống nhiễu.

4. Ứng dụng của 4420-1-100MM GEOKON

4420-1-100MM GEOKON được sử dụng trong các hệ thống quan trắc cần theo dõi sự thay đổi khoảng cách giữa hai điểm cố định trên kết cấu.

Một số ứng dụng tiêu biểu:

• Quan trắc vết nứt bê tông.
• Giám sát khe nối trong đập thủy điện.
• Theo dõi chuyển vị tại cầu và công trình giao thông.
• Giám sát khe nứt trong đường hầm.
• Quan trắc chuyển vị tại tường chắn.
• Theo dõi biến dạng công trình dân dụng và công nghiệp.
• Giám sát chuyển vị tại đường ống.
• Quan trắc công trình địa kỹ thuật và khai thác mỏ.
• Kết hợp Data Logger để theo dõi chuyển vị liên tục.

Cảm biến hoạt động bằng cách đo sự thay đổi sức căng của dây rung khi thanh truyền dịch chuyển. Sự thay đổi này cho phép xác định chính xác độ mở hoặc đóng của khe nứt.

5. Mua 4420-1-100MM GEOKON chính hãng tại Việt Nam

4420-1-100MM GEOKON Vietnam là lựa chọn phù hợp cho các dự án cần giám sát chuyển vị khe nứt và khe nối với phạm vi đo lớn. Model này đặc biệt thích hợp cho các công trình đập, thủy điện, cầu, hầm và kết cấu bê tông cần quan trắc dài hạn.

Website phân phối tại Việt Nam: Sankho – JonJul Automation

Website hãng: GEOKON Official Website

 ————————
