CTP-L1-AP-U-HA-AZ-SII 129477 Công tắc/cảm biến an toàn Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com

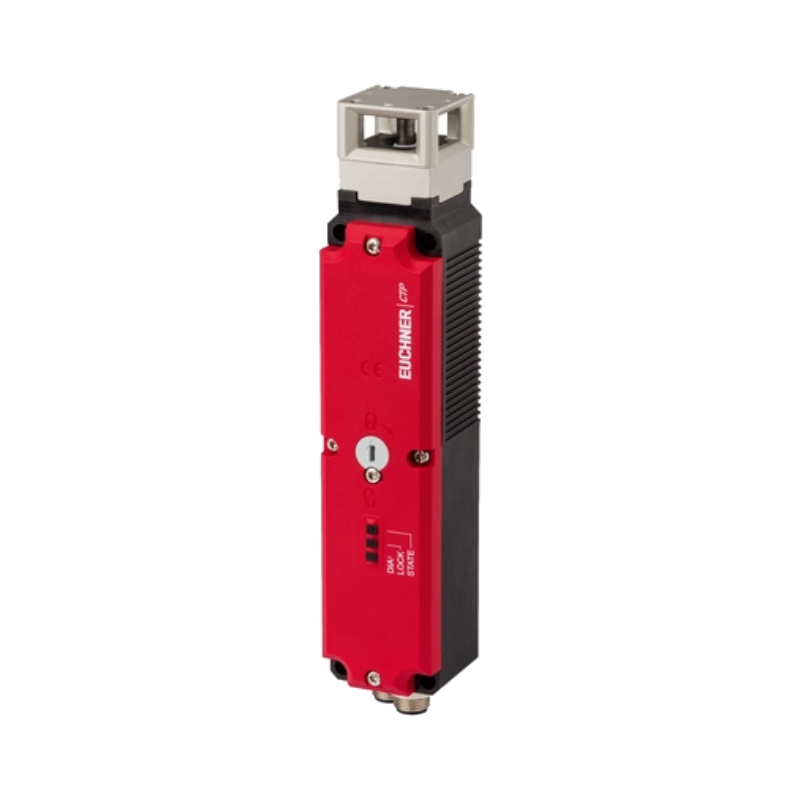

CTP-L1-AP-U-HA-AZ-SII là công tắc an toàn dạng cảm biến. Thiết kế để giám sát vị trí cửa hoặc van trong hệ thống bảo vệ cơ khí. Sản phẩm hoạt động trên nguyên lý dòng điện kín. Điều này giúp xác định trạng thái đóng – mở của bộ phận bảo vệ. Từ đó đảm bảo hệ thống vận hành chỉ diễn ra khi các điều kiện an toàn được đáp ứng. Thiết bị này được tích hợp với các mô-đun đầu vào đầu ra phân tán. Hỗ trợ kết nối trực tiếp với các hệ thống điều khiển hiện đại như SIEMENS, BECKHOFF hay MURR.
Mô tả và tính năng công nghệ của CTP-L1-AP-U-HA-AZ-SII
Công tắc sử dụng nguyên lý dòng điện kín để phát hiện trạng thái cơ học của bộ khóa. Khi có sự thay đổi về vị trí cửa, thiết bị sẽ phản hồi tín hiệu ngay lập tức. Mỗi đầu ra được cấu hình bằng hai bán dẫn. Chống ngắn mạch và hoạt động ổn định dưới tải nhỏ. Bộ cảm biến nhận diện duy nhất đầu cuối đã được “dạy” trước, không phát hiện thêm đầu khác. Dễ dàng điều chỉnh góc mở ở các bước 90 độ, phù hợp với nhiều loại khung cửa cơ khí. Hệ thống có khả năng chống nhiễu điện từ theo tiêu chuẩn EN IEC 60947-5-3.
Thông số kỹ thuật của CTP-L1-AP-U-HA-AZ-SII
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CTP-L1-AP-U-HA-AZ-SII |
| Độ chính xác lặp lại R | 10 % |
| ngoài (điện áp hoạt động của cuộn dây IMP) | 0.5 … 8 A |
| ngoài (điện áp hoạt động UB) | 0.25 … 8 A |
| Công suất tiêu thụ | 6 W |
| Điện áp cách điện định mức Ui | 50 V |
| Điện áp xung định mức Uimp | 0.5 kV |
| UUB | 24 V DC -15% … +15% chống cực ngược, điều chỉnh, dao động dư <5%, PELV |
| Yêu cầu bảo vệ EMC | Theo tiêu chuẩn EN IEC 60947-5-3 |
| UIMP | 24 V DC -15% … +10% chống ngược cực, điều chỉnh, dao động dư <5%, PELV |
| thời gian hoạt động của cơ cấu từ | 100 % |
| THEO TIÊU CHUẨN UL | 24V DC, Class 2 (tùy chọn, tham khảo hướng dẫn vận hành) |
| Cấp độ an toàn | III |
| IUB | 40 mA |
| IIMP | 400 mA |
| thời gian xung kiểm tra | max. 0.3 ms (Applies to a load with C<= 30nF and R<= 20kOhm) |
| khoảng thời gian xung kiểm tra | tối thiểu 100 ms |
| Bậc ô nhiễm (ngoài, theo tiêu chuẩn EN 60947-1) | 3 |
| Loại đầu ra | chuyển mạch p, chống chập ngắn |
| Điện áp đầu ra | 0.8xUB … UB V DC |
| Dòng điện đóng cắt | 1 … 50 mA |
| Loại đầu ra | 2 đầu ra bán dẫn, bật theo kiểu p, chống chập ngắn |
| HIGH U(FO1A) / U(FO1B) | UB-1.5 … UB V DC |
| U(FO1A) / U(FO1B) THẤP | 0 … 1 V DC |
Ứng dụng trong công nghiệp của CTP-L1-AP-U-HA-AZ-SII
Giám sát vị trí cửa trong khu vực xử lý vật liệu
Sử dụng tại các khu vực chứa vật liệu dễ cháy hoặc khí độc. Nơi cần kiểm soát chặt chẽ việc mở – đóng cửa. Thiết bị phản hồi chính xác khi cửa được đóng lại. Ngăn ngừa sự vận hành nếu cửa chưa hoàn toàn kín.
Kết nối với hệ thống điều khiển phân tán
Tích hợp trực tiếp với mô-đun IO như ET200pro (SIEMENS), EP1957 (BECKHOFF) thông qua cổng M12. Giảm thiểu dây dẫn và tăng độ tin cậy kết nối. Cần thiết bị phân phối Y để sử dụng tín hiệu giám sát vị trí cửa.
Ưu điểm nổi bật của CTP-L1-AP-U-HA-AZ-SII
Thiết bị hoạt động ổn định trong môi trường có nhiễu điện từ cao. Tính chống ngắn mạch và khả năng phát hiện đầu vào chỉ định giúp giảm rủi ro lỗi do thiết bị không đúng vị trí. Đáp ứng yêu cầu an toàn lớp III theo tiêu chuẩn quốc tế.
Kết luận về CTP-L1-AP-U-HA-AZ-SII
Công tắc này là giải pháp phù hợp cho các hệ thống cần giám sát trạng thái cơ học một cách chính xác và an toàn. Đặc biệt trong môi trường sản xuất có yêu cầu nghiêm ngặt về bảo vệ người lao động và thiết bị.
