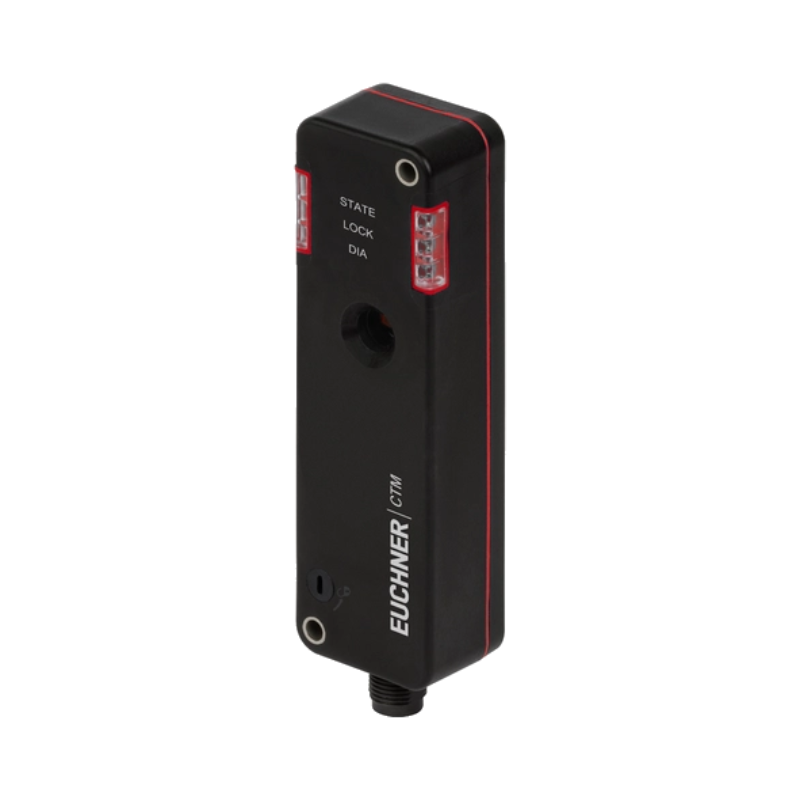

CTM-LBI-BR-U-AZ-SA 161639 Công tắc/cảm biến an toàn Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
CTM-LBI-BR-U-AZ-SA-161639 là công tắc an toàn dạng hai trạng thái (BiState) của hãng Euchner. Thiết kế để giám sát vị trí cửa an toàn. Đồng thời, Ngăn ngừa tình huống người bị kẹt bên trong do đóng cửa sai điều kiện. Thiết bị hoạt động dựa trên cơ chế cảm biến bảo vệ. Phát hiện trạng thái mở hoặc đóng của cửa. Đồng thời hỗ trợ chức năng giải phóng thủ công khi xảy ra sự cố điện.
Mô tả và tính năng công nghệ của CTM-LBI-BR-U-AZ-SA-161639
Thiết bị tích hợp chức năng bảo vệ cửa an toàn với cơ chế giữ cửa hai trạng thái (bistable). Cấu hình này cho phép phát hiện vị trí cửa. Đồng thời, Phản hồi ngay lập tức khi có sự thay đổi. Khi cửa mở, thiết bị duy trì tín hiệu cảnh báo. khi đóng, nó xác nhận trạng thái an toàn. Hệ thống có khả năng học lại các đầu tác động bằng mã hóa riêng. Chỉ nhận diện đầu vào đã được dạy trước. Trong trường hợp mất điện, thiết bị tự động hủy khóa để tránh tình trạng bị kẹt. Cấu trúc gắn kết qua dây dẫn M12, dễ dàng lắp đặt vào hệ thống máy móc hiện hữu.
Thông số kỹ thuật của CTM-LBI-BR-U-AZ-SA-161639
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | CTM-LBI-BR-U-AZ-SA-161639 |
| Độ chính xác lặp lại R | 10 % |
| ngoài (điện áp hoạt động UB) | 0.7 … 8 A |
| tại tần số bật tối đa | 3 W |
| Điện áp cách điện định mức Ui | 50 V |
| Điện áp xung định mức Uimp | 0.5 kV |
| cả hai đầu ra an toàn | tối đa 10 ms theo EN IEC 60947-5-3 |
| Turn-on time | tối đa 400 ms |
| thời gian hoạt động của cơ cấu từ | 100 % |
| Off-state current Ir | tối đa 0.25 mA |
| Thời gian rủi ro theo EN 60947-5-3 | tối đa 200 ms |
| tải bật | DC 24V, UL Class 2 (tùy chọn, tham khảo hướng dẫn vận hành) |
| Cấp độ an toàn | III |
| thời gian xung kiểm tra | max. 0.3 ms |
| khoảng thời gian xung kiểm tra | 100 ms |
| Bậc ô nhiễm (ngoài, theo tiêu chuẩn EN 60947-1) | 3 |
| chế độ khóa bảo vệ không hoạt động (mở) | 20.4 … 26.4 V DC |
| chế độ khóa bảo vệ hoạt động (đóng) | 0 … 5 V DC |
| chế độ khóa bảo vệ không hoạt động (mở) | 20 … 50 mA |
| Loại đầu ra | chuyển mạch p, chống chập ngắn |
| Điện áp đầu ra | 0.8xUB … UB V DC |
| Dòng điện đóng cắt | 1 … 50 mA |
| Dòng điện tiêu thụ | tối đa 7 mA đầu vào an toàn Fl1A/Fl1B |
| U(FO1A) / U(FO1B) THẤP | 0 … 1 V DC |
| HIGH U(FO1A) / U(FO1B) | UB-1.5 … UB V DC |
Ứng dụng trong công nghiệp của CTM-LBI-BR-U-AZ-SA-161639
Giám sát cửa an toàn trên máy gia công
Sử dụng tại các khu vực xử lý vật liệu có rủi ro cao. Nơi cần kiểm soát chặt chẽ việc mở/cảm biến cửa. Thiết bị giúp đảm bảo người vận hành không bị kẹt khi cửa không được đóng đúng quy trình.
Lắp đặt trong hệ thống điều khiển tự động
Tích hợp với mạch điều khiển để phản hồi trạng thái cửa. Hỗ trợ chức năng dừng khẩn cấp và cảnh báo lỗi khi cửa mở trong điều kiện không an toàn.
Ưu điểm nổi bật của CTM-LBI-BR-U-AZ-SA-161639
Chức năng tự động hủy khóa khi mất điện ngăn ngừa tình huống bị kẹt. Tính ổn định cao nhờ chế độ hoạt động theo tiêu chuẩn EN 60947-5-3. Dễ dàng lắp ghép và bảo trì nhờ đầu nối M12 chuẩn hóa. Chỉ phát hiện đầu tác động đã được dạy trước. Giảm nguy cơ sai lệch do đầu vào không chính xác.
Kết luận về CTM-LBI-BR-U-AZ-SA-161639
Thiết bị phù hợp cho các ứng dụng công nghiệp yêu cầu giám sát cửa an toàn. Đảm bảo an toàn người lao động trong mọi trạng thái vận hành. Với khả năng tự học đầu vào và phản hồi nhanh. Nó là giải pháp bền vững trong hệ thống an toàn máy móc.
