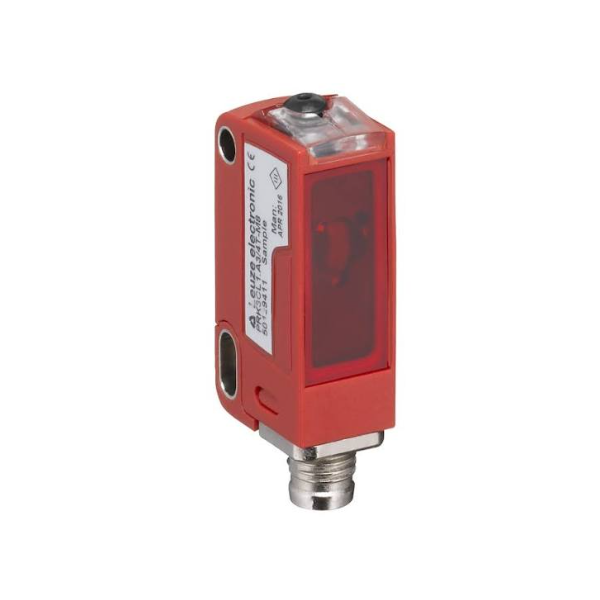

PRK3C.A3/6T-M8 50138203 Cảm biến quang phản xạ phân cực Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
PRK3C.A3/6T-M8 là cảm biến quang phản xạ phân cực. Thiết kế để phát hiện vật thể bằng cách đo phản xạ ánh sáng từ bề mặt đối diện. Nó hoạt động ổn định trong môi trường công nghiệp có độ ẩm và bụi nhẹ. Thường được lắp đặt tại các vị trí cần giám sát khoảng cách hoặc sự hiện diện của vật thể di động.
Mô tả và tính năng công nghệ của PRK3C.A3/6T-M8
Cảm biến này sử dụng nguyên lý phản xạ ánh sáng, với nguồn LED đỏ ở bước sóng 635 nm. Khi có vật thể giữa hai đầu cảm biến. Ánh sáng sẽ bị chặn và cảm biến phản hồi tín hiệu. Đặc điểm tự học (autocollimation teach input) giúp kỹ sư dễ dàng điều chỉnh vị trí ban đầu mà không cần thao tác phức tạp. Tín hiệu ra được truyền qua một đầu ra số đơn. Phù hợp để kết nối với hệ thống điều khiển cơ bản như bộ phận điều khiển trục hay van.
Thông số kỹ thuật của PRK3C.A3/6T-M8
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PRK3C.A3/6T-M8 |
| Dãy | 3C |
| Nguyên lý hoạt động | Nguyên lý phản xạ |
| Phiên bản đặc biệt | Điều khiển nhập dữ liệu tự điều chỉnh |
| Phạm vi hoạt động | 0 … 4 m (khoảng hoạt động đảm bảo), Với bộ phản xạ TK(S) 100×100 |
| Giới hạn khoảng hoạt động | 0 … 5 m (khoảng hoạt động điển hình), Với bộ phản xạ TK(S) 100×100 |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 635 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | Nhóm được miễn (theo EN 62471) |
| Hệ thống bảo vệ | Bảo vệ đảo cực tính, bảo vệ chập điện |
| Điện áp cung cấp UB | 10 … 30 V, DC, Bao gồm sóng dư |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu vào học | 1 Chi tiết |
| Loại | Đầu vào học |
| Chức năng | Keyboard lockout Light/dark switching Sensitivity adjustment |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, kiểu Push-pull |
| Nguyên lý chuyển mạch | Chuyển mạch ánh sáng (PNP)/chuyển mạch tối (NPN) |
| Tần số chuyển mạch | 1,500 Hz |
| Thời gian đáp ứng | 0.33 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Sai lệch phản hồi | 110 µs |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | Dấu hiệu NHẬP Dấu hiệu RA Nguồn điện |
| Loại kết nối | Đầu nối |
| Kích thước ren | M8 |
| Loại | Nối nam |
| Vật liệu | Kim loại |
Ứng dụng trong công nghiệp của PRK3C.A3/6T-M8
Hệ thống có thể dùng để kiểm tra sự hiện diện của tấm chắn cửa. Vị trí của khung máy hoặc trạng thái mở/closed của cánh cửa vận chuyển. Trong dây chuyền đóng gói, nó phát hiện khi hộp được đưa vào khu vực kiểm tra. Ở các thiết bị vận hành, cảm biến giúp xác định khi vật thể đi vào vùng an toàn. Ngăn việc hoạt động nếu không có đối tượng.
Ưu điểm nổi bật của PRK3C.A3/6T-M8
Sản phẩm đáp ứng yêu cầu về độ ổn định trong điều kiện làm việc thường xuyên. Bảo vệ mạch khỏi ngắn mạch và đảo điện nhờ chế độ chống cực tính. Tốc độ phản hồi nhanh chỉ 0,33 ms. Cấu hình này cho phép xử lý các tín hiệu thay đổi nhanh. Cấu hình dễ dàng nhờ đầu vào tự học, phù hợp với đội ngũ bảo trì cần thao tác nhanh.
Kết luận về PRK3C.A3/6T-M8
Một giải pháp đơn giản nhưng hiệu quả cho việc giám sát khoảng cách. Đồng thời, Hiện diện vật thể trong môi trường sản xuất thông thường. Thiết kế bền bỉ, đáp ứng tốt nhu cầu vận hành liên tục mà không cần điều chỉnh phức tạp.
Mô tả ngắn: Cảm biến quang phản xạ phân cực. Sử dụng nguyên lý phản xạ ánh sáng để phát hiện vật thể. Tín hiệu đầu ra số, hỗ trợ tự học vị trí đầu vào. Ứng dụng trong giám sát khoảng cách và hiện diện vật thể trong dây chuyền sản xuất.
