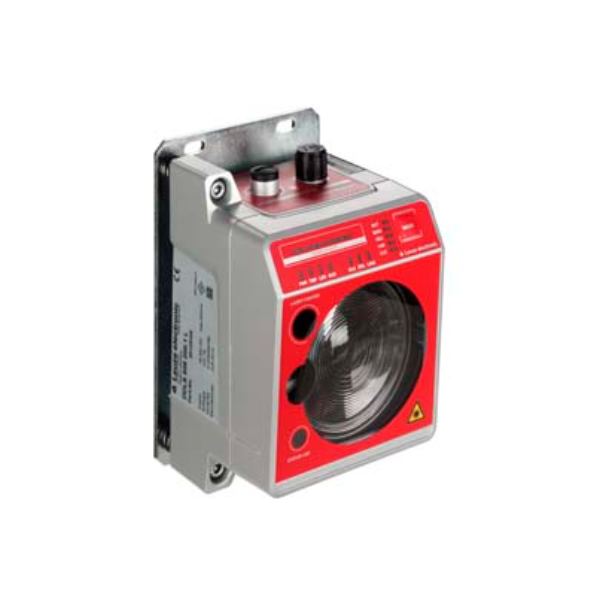

DDLS 508 120.4 L là thiết bị truyền dữ liệu quang được thiết kế. Mục đích là duy trì độ chính xác trong hệ thống điều khiển công nghiệp. Đặc biệt khi cần đối xứng giữa hai đầu nối. Sản phẩm hoạt động trên nguyên lý tia laser vô hướng. Điều này giúp định vị chính xác các trục đồng bộ mà không bị ảnh hưởng bởi bề mặt phản chiếu. Nó đóng vai trò trung gian trong việc gửi tín hiệu điều khiển giữa các thành phần máy móc. Đảm bảo tốc độ truyền ổn định và độ tin cậy cao.
Mô tả và tính năng công nghệ của DDLS 508 120.4 L
Thiết bị sử dụng tia laser hồng ngoại với góc mở chỉ 1°. Cấu hình này cho phép định hướng tia song song giữa hai đầu nối. Hệ thống hoạt động độc lập với môi trường phản chiếu. Giảm rủi ro sai lệch do vật liệu bề mặt. Tín hiệu được truyền qua các giao thức PROFINET IRT, EtherNet IP và TCP/IP. Hỗ trợ tích hợp nhanh vào hệ thống điều khiển hiện có. Cấu trúc mạch truyền đạt tốc độ lên đến 100 Mbps. Phù hợp với nhu cầu truyền dữ liệu thực tế trong dây chuyền sản xuất.
Thông số kỹ thuật của DDLS 508 120.4 L
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | DDLS 508 120.4 L |
| Dãy | DDLS 500 |
| Phiên bản đặc biệt | Hỗ trợ điều chỉnh tia laser tích hợp, không bị ảnh hưởng bởi bề mặt phản xạ, hoạt động với trục ánh sáng song song |
| Khoảng hoạt động | 100 … 120,000 mm |
| Nguồn sáng | Tia laser, hồng ngoại |
| Tần số truyền | F4 |
| Góc mở | 1 ° |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Số lượng đầu vào số kỹ thuật | 1 Chi tiết |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | PROFINET IRT, EtherNet IP, EtherNet TCP/IP, PROFINET, PROFIsafe over PROFINET |
| Giao thức truyền tải | CIPsafety EtherNET/IP PROFINET/PROFIsafe PROFINET IO / RT PROFINET IRT TCP/IP 100 Mbit |
| Phân bổ địa chỉ | Không |
| Chức năng | Quy trình sản xuất |
| Chức năng chuyển mạch | Không |
| Tốc độ truyền tín hiệu | 100 Mbit/s |
| Cấu trúc | Thấm suốt |
| Giao thức truyền tải | TCP/IP , UDP |
| Lớp phù hợp | B |
| Số lượng kết nối | 2 Chiếc |
| Loại kết nối | Đầu nối |
| Chỉ định trên thiết bị | POWER |
| Kích thước ren | M12 |
| Loại | Nối nam |
| Số lỗ | 5 chân |
| Mã hóa | A-coded |
| Chỉ định trên thiết bị | BUS |
| Loại | Nữ |
| Số lỗ | 4 chân |
| Mã hóa | D-coded |
| Kích thước (Rộng x Cao x Dài) | 100 mm x 156 mm x 99.5 mm |
Ứng dụng trong công nghiệp của DDLS 508 120.4 L
Trong dây chuyền lắp ráp, thiết bị này giúp đồng bộ hóa chuyển động giữa các trục quay. Các ứng dụng cụ thể bao gồm: định vị chính xác trong hệ thống bơm tự động. Điều khiển hành trình của bàn máy cắt, hoặc phối hợp giữa các khung dẫn hướng. Nó được dùng khi cần duy trì độ ổn định giữa các thành phần di động. Đặc biệt là trong môi trường có biến đổi nhiệt hoặc độ ẩm cao.
Ưu điểm nổi bật của DDLS 508 120.4 L
Sản phẩm không bị ảnh hưởng bởi bề mặt phản chiếu. Đảm bảo độ chính xác dù môi trường thay đổi. Giao thức truyền đa dạng hỗ trợ kết nối nhanh với nhiều hệ thống điều khiển hiện tại. Cấu trúc đơn giản, dễ lắp đặt và vận hành mà không yêu cầu điều chỉnh phức tạp.
Kết luận về DDLS 508 120.4 L
Thiết bị truyền dữ liệu quang này đáp ứng nhu cầu định vị chính xác trong các hệ thống cơ khí. Mang lại độ tin cậy cao trong các hoạt động điều khiển liên tục. Tính năng chống nhiễu và khả năng tích hợp nhanh giúp kỹ sư triển khai dễ dàng hơn trong các dây chuyền thực tế.
