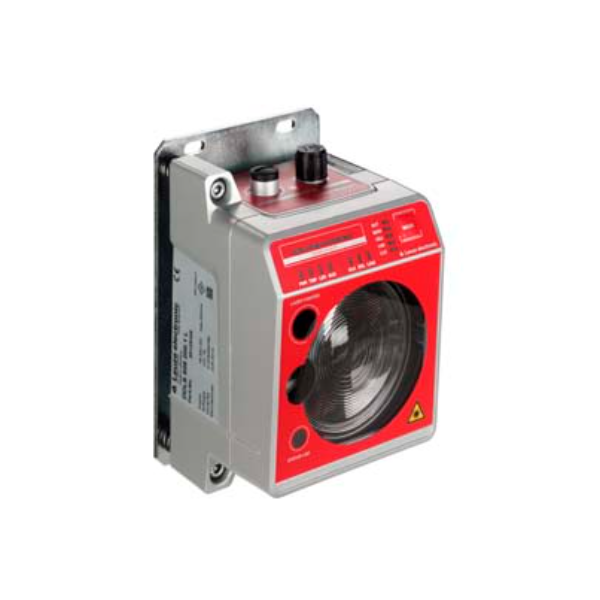

DDLS 508 120.3 L Optical data transmission device Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
DDLS 508 120.3 L là thiết bị truyền dữ liệu quang được thiết kế. Mục đích là duy trì độ chính xác trong việc truyền tín hiệu giữa các thành phần cơ khí. Đặc biệt ở các hệ thống yêu cầu độ ổn định cao. Thiết bị hoạt động bằng tia laser hồng ngoại. Đảm bảo đường truyền song song và không bị ảnh hưởng bởi bề mặt phản chiếu. Điều này giúp giảm sai lệch trong quá trình vận hành.
Mô tả và tính năng công nghệ của DDLS 508 120.3 L
Thiết bị thuộc dòng DDLS 500, phiên bản tích hợp trợ lý điều chỉnh tia laser. Tia phát ra có góc mở 1°, giữ được hướng đồng nhất dù môi trường thay đổi. Hệ thống hoạt động với hai trục truyền song song. Hỗ trợ điều khiển qua giao thức PROFINET IRT và TCP/IP tại tốc độ 100 Mbit/s. Dễ dàng kết nối với hệ thống điều khiển thông qua cổng BUS và POWER. Phù hợp với các hệ thống sản xuất cần độ tin cậy cao về vị trí và chuyển động.
Thông số kỹ thuật của DDLS 508 120.3 L
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | DDLS 508 120.3 L |
| Dãy | DDLS 500 |
| Phiên bản đặc biệt | Hỗ trợ điều chỉnh tia laser tích hợp, không bị ảnh hưởng bởi bề mặt phản xạ, hoạt động với trục ánh sáng song song |
| Khoảng hoạt động | 100 … 120,000 mm |
| Nguồn sáng | Tia laser, hồng ngoại |
| Tần số truyền | F3 |
| Góc mở | 1 ° |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Số lượng đầu vào số kỹ thuật | 1 Chi tiết |
| Số lượng đầu ra số | 1 Chi tiết |
| Loại | PROFINET IRT, EtherNet IP, EtherNet TCP/IP, PROFINET, PROFIsafe over PROFINET |
| Giao thức truyền tải | CIPsafety EtherNET/IP PROFINET/PROFIsafe PROFINET IO / RT PROFINET IRT TCP/IP 100 Mbit |
| Phân bổ địa chỉ | Không |
| Chức năng | Quy trình sản xuất |
| Chức năng chuyển mạch | Không |
| Tốc độ truyền tín hiệu | 100 Mbit/s |
| Cấu trúc | Thấm suốt |
| Giao thức truyền tải | TCP/IP , UDP |
| Lớp phù hợp | B |
| Số lượng kết nối | 2 Chiếc |
| Loại kết nối | Đầu nối |
| Chỉ định trên thiết bị | POWER |
| Kích thước ren | M12 |
| Loại | Nối nam |
| Số lỗ | 5 chân |
| Mã hóa | A-coded |
| Chỉ định trên thiết bị | BUS |
| Loại | Nữ |
| Số lỗ | 4 chân |
| Mã hóa | D-coded |
| Kích thước (Rộng x Cao x Dài) | 100 mm x 156 mm x 99.5 mm |
Ứng dụng trong công nghiệp của thiết bị truyền dữ liệu quang DDLS 508 120.3 L
Trong dây chuyền lắp ráp, thiết bị này dùng để truyền tín hiệu định vị giữa các máy móc. Các hệ thống yêu cầu độ chính xác cao như khung dẫn đường hoặc cơ cấu điều chỉnh cũng có thể sử dụng. Đặc biệt phù hợp khi các thành phần không thể tiếp cận trực tiếp. Mục đích là lắp đặt cảm biến truyền thống.
Ưu điểm nổi bật của DDLS 508 120.3 L
Không bị ảnh hưởng bởi bề mặt phản chiếu giúp giảm sai lệch trong đo đạc. Tín hiệu truyền ổn định nhờ chế độ điều chỉnh tia laser tự động. Hỗ trợ nhiều giao thức công nghiệp, dễ tích hợp vào hệ thống hiện có.
Kết luận về DDLS 508 120.3 L
Thiết bị đáp ứng nhu cầu truyền dữ liệu định vị chính xác trong môi trường sản xuất phức tạp. Tính năng chống nhiễu và khả năng kết nối đa chuẩn giúp nó. Thiết bị hoạt động hiệu quả mà không cần thay đổi cấu trúc hệ thống hiện tại.
Mô tả ngắn: Thiết bị truyền dữ liệu quang giúp duy trì độ chính xác trong định vị giữa các thành phần máy móc. Đặc biệt khi không thể sử dụng cảm biến phản chiếu. Chế độ điều chỉnh tia laser tự động giảm sai lệch do bề mặt môi trường. Hỗ trợ nhiều giao thức công nghiệp, dễ tích hợp vào hệ thống hiện có.
