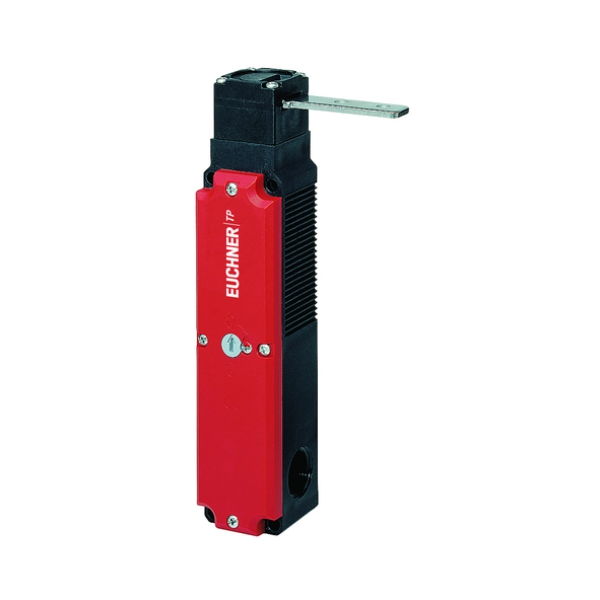

TP4-2131A024M 084145 Công tắc/cảm biến an toàn Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
TP4-2131A024M – Công tắc an toàn dạng chậm hành trình của Euchner Trong hệ thống điều khiển an toàn máy móc. Thiết bị này đảm nhiệm vai trò giám sát vị trí cửa và trạng thái khóa bảo vệ. Khi cửa mở hoặc có sự cố mất điện. Công tắc sẽ phát hiện và gửi tín hiệu cảnh báo để ngăn hoạt động máy. Sản phẩm được thiết kế để tích hợp trực tiếp vào dòng thiết bị an toàn cơ khí. Hỗ trợ vận hành ổn định trong môi trường công nghiệp.
Mô tả và tính năng công nghệ
TP4-2131A024M là công tắc an toàn sử dụng nguyên lý mạch hở khi có điện. Hoạt động theo chế độ chậm hành trình. Thiết bị phản ứng với sự thay đổi vị trí cửa thông qua các điểm tiếp xúc NC. Đồng thời giám sát trạng thái khóa bằng hai đầu nối NO và một đầu nối dương. Đặc biệt, nó hỗ trợ điều chỉnh góc mở ở bước 90°. Điều này giúp phù hợp với nhiều kiểu cấu trúc cửa. Tính năng giảm tải khi đóng cửa nhờ bộ phận tăng hành trình cho phép giảm áp lực lên đầu cảm biến – điều quan trọng khi dùng vật liệu đàn hồi như cao su.
Thông số kỹ thuật của TP4-2131A024M
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | TP4-2131A024M |
| 2131 | Slow-action switching contact |
| Cầu chì | Tối đa 4 A gG |
| Công suất tiêu thụ | 8 W |
| Tiết diện nối | 0.34 … 1.5 mm² |
| Điện áp cách điện định mức Ui | 250 V |
| Điện áp xung định mức Uimp | 2.5 kV |
| DC-13 | 4 A 24 V |
| AC-15 | 4 A 230 V |
| AC/DC | 24 V -15% … +10% |
| thời gian hoạt động của cơ cấu từ | 100 % |
| Tối thiểu tại 10 mA | 12 V |
| Tối thiểu tại 24 V | 1 mA |
| Dòng điện định mức nhiệt Ith | 4 A |
| Tốc độ khởi động | Tối đa 20 m/phút |
| 3 x | M20 x 1.5 |
| Số lượng tiếp điểm vị trí cửa NC | 1 |
| Số lượng tiếp điểm giám sát khóa an toàn NO | 1 |
| Số lượng tiếp điểm giám sát khóa an toàn được kích hoạt dương | 2 |
| Lực kéo ra | 20 N |
| Tần số kích hoạt | tối đa 1200 1/h |
| Lực tác động | 10 N |
| hướng lắp đặt | bất kỳ |
| Nhiệt độ lưu trữ | -25 … 70 °C |
| Tuổi thọ cơ khí | 1 x 10⁶ |
| Lực giữ | 10 N |
| Nguyên lý chuyển mạch | Slow-action switching contact |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -20 … 55 °C |
| Tiếp điểm | Hợp kim bạc, phủ vàng |
| Thân máy | Thermoplastic tăng cường |
Ứng dụng trong công nghiệp của công tắc an toàn TP4-2131A024M
Hệ thống cửa bảo vệ trên dây chuyền sản xuất. Cửa được lắp đặt tại khu vực xử lý vật liệu rắn hoặc có nguy cơ va chạm. Khi cửa đóng, thiết bị phát hiện vị trí và duy trì tín hiệu an toàn. Trong các hệ thống cần kiểm soát từ xa. Công tắc này giúp ngăn máy vận hành khi không có người giám sát. Ứng dụng cũng phù hợp với các thiết bị có yêu cầu về độ bền cơ học và khả năng chống bụi, ẩm.
Ưu điểm nổi bật của TP4-2131A024M
Thiết bị hoạt động ổn định trong môi trường nhiệt độ từ -20°C đến 55°C. Khả năng chịu điện áp cao (2.5 kV). Đồng thời, Dòng ngắn mạch tối đa 4 A cho phép sử dụng trong điều kiện khắc nghiệt. Tốc độ hành trình tối đa 20 m/phút đảm bảo phản ứng nhanh khi cửa mở. Đầu nối M20 x 1.5 dễ dàng lắp ráp với các hệ thống dẫn cáp hiện có.
Kết luận về TP4-2131A024M
Sản phẩm là giải pháp an toàn hiệu quả. Phù hợp với các hệ thống cửa máy móc cần giám sát trạng thái mở – đóng và phản hồi ngay lập tức. Với cấu hình kỹ thuật rõ ràng và tính ổn định cao. Nó đáp ứng đầy đủ yêu cầu về an toàn trong môi trường sản xuất.
