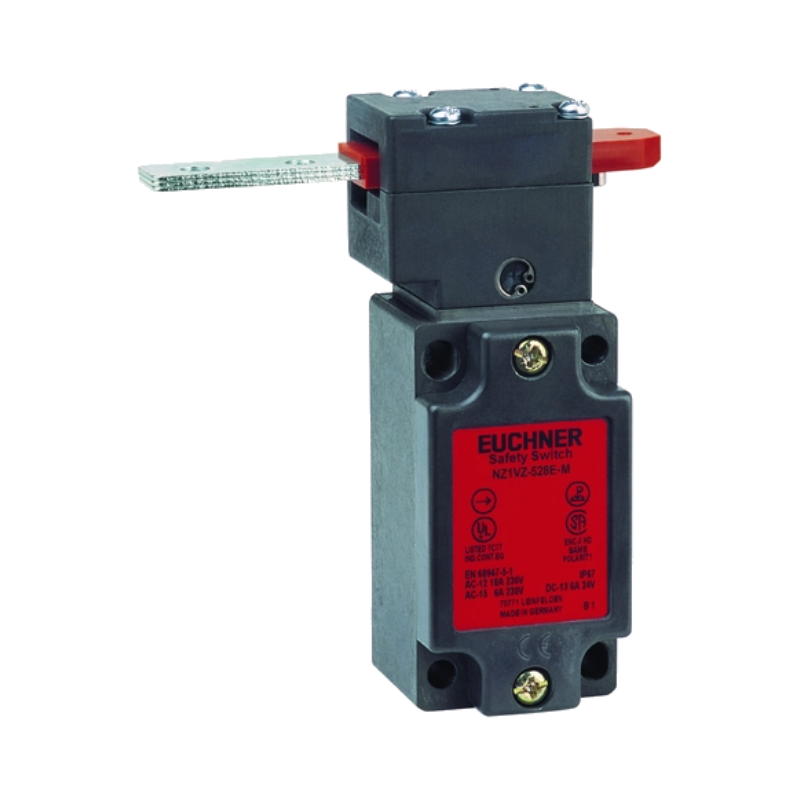

NZ1VZ-3131E-M 082122 Công tắc/cảm biến an toàn Euchner Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
NZ1VZ-3131E-M là công tắc an toàn dạng cảm biến. Thiết kế để giám sát trạng thái cửa hoặc van trong hệ thống vận hành. Sản phẩm hoạt động dựa trên tín hiệu cơ học. Phản hồi vị trí cửa thông qua hai tiếp điểm đóng mở (NO) và hai tiếp điểm kích hoạt tích cực. Đảm bảo an toàn khi cửa không đóng kín. Thiết bị này thường được lắp đặt tại các khu vực cần kiểm soát vật lý. Như lối ra vào máy móc hoặc khu vực xử lý vật liệu.
Mô tả và tính năng công nghệ của NZ1VZ-3131E-M
Công tắc này sử dụng nguyên lý tiếp điểm chậm tác động (slow-action). Điều này giúp giảm thiểu hiện tượng gián đoạn khi chuyển đổi trạng thái. Khi cửa di chuyển theo hướng A, cảm biến phát hiện vị trí và bật tín hiệu tương ứng. Hai tiếp điểm NO cho phép kết nối với mạch điều khiển. Trong khi hai tiếp điểm dương có thể dùng để gửi tín hiệu xác nhận trạng thái đóng – mở. Cấu trúc bao ngoài bằng hợp kim được mạ anod hóa, chịu được va đập và bụi bẩn. Tính năng điều chỉnh ở 90 độ giúp linh hoạt tùy chỉnh góc lắp đặt phù hợp với từng thiết kế công trình.
Thông số kỹ thuật của NZ1VZ-3131E-M
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | NZ1VZ-3131E-M |
| 3131H | Slow-action switching contact 2 positively driven contacts + 2 NO contact |
| Cầu chì | Tối đa 4 A gG |
| Tiết diện nối | 0.34 … 1.5 mm² |
| Điện áp cách điện định mức Ui | 250 V |
| Điện áp xung định mức Uimp | 2.5 kV |
| AC-15 | 4 A 230 V |
| DC-13 | 4 A 24 V |
| Tối thiểu tại 10 mA | 12 V |
| Tối thiểu tại 24 V | 1 mA |
| Dòng điện định mức nhiệt Ith | 4 A |
| Tốc độ khởi động | Tối đa 20 m/phút |
| Hướng tiếp cận | A |
| 1 x | M20 x 1.5 |
| Số lượng tiếp điểm NO tại vị trí cửa | 2 |
| Số lượng tiếp điểm được kích hoạt dương tại vị trí cửa | 2 |
| Lực kéo ra | 35 N |
| Tần số kích hoạt | max. 1200 1/h |
| Lực tác động | 35 N |
| hướng lắp đặt | bất kỳ |
| Độ sâu lắp đặt | 52 mm |
| Nhiệt độ lưu trữ | -25 … 80 °C |
| Tuổi thọ cơ khí | 2 x 10⁶ |
| Lực giữ | 8 N |
| Nguyên lý chuyển mạch | Slow-action switching contact |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -25 … 80 °C |
| Tiếp điểm | Hợp kim bạc, phủ vàng |
| Thân máy | Hợp kim đúc được xử lý bề mặt |
| Khoảng di chuyển vượt | 16 mm |
| Khoảng di chuyển vượt | 4 mm |
Ứng dụng trong công nghiệp của NZ1VZ-3131E-M
Hệ thống kiểm tra cửa máy móc trong nhà xưởng. Sử dụng tại các khu vực cần đảm bảo an toàn khi vận hành. Ví dụ như cổng ra vào hoặc cửa bảo vệ thiết bị. Phù hợp với các hệ thống cơ khí nơi cần phản hồi vật lý rõ ràng về trạng thái cửa.
Ưu điểm nổi bật của NZ1VZ-3131E-M
Tín hiệu phản hồi ổn định nhờ cấu hình chậm tác động. Khả năng hoạt động trong môi trường nhiệt độ rộng từ -25°C đến 80°C. Độ bền cơ học cao với tuổi thọ lên tới 2 triệu lần tác động. Giải pháp an toàn không cần nguồn điện đầu vào phức tạp.
Kết luận về NZ1VZ-3131E-M
Thiết bị cung cấp giải pháp giám sát cơ bản nhưng đáng tin cậy cho các hệ thống cần phản hồi vị trí cửa. Tính ổn định và khả năng chịu lực giúp nó phù hợp với nhiều bối cảnh vận hành công nghiệp.
