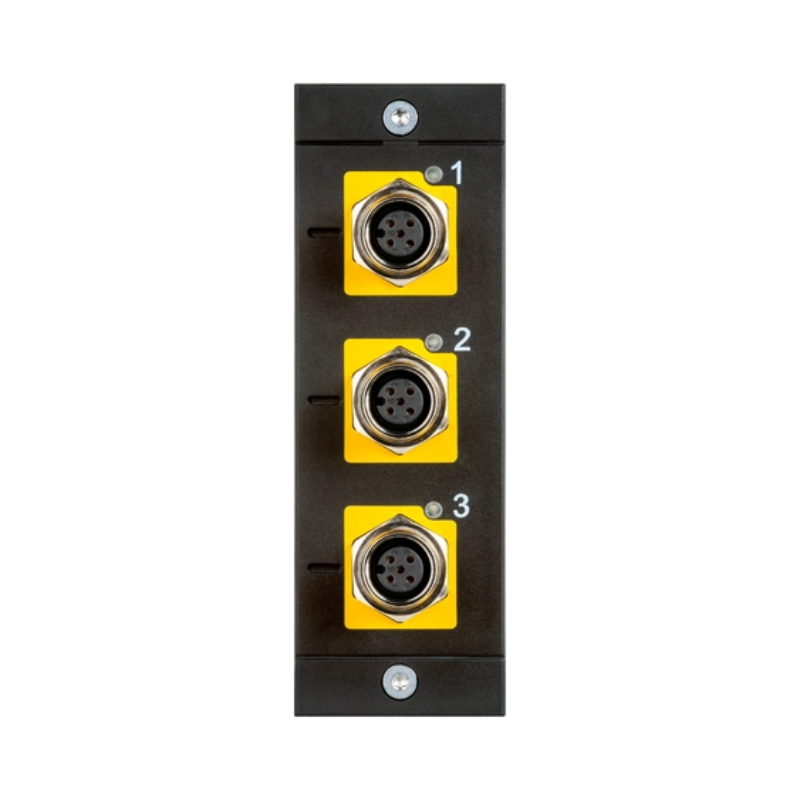

MSM-1-R-DA-SQSQSQ-F3 164058 Mô-đun an toàn Euchner Vietnam

Mô-đun an toàn MSM-1-R-DA-SQSQSQ-F3 là thành phần thiết yếu trong hệ thống kiểm soát an toàn cơ khí. Đảm nhiệm vai trò trung gian giữa các thiết bị cơ học và mạch điều khiển. Sản phẩm này được thiết kế để tích hợp với các mô-đun khóa hoặc bộ điều khiển. Điều này giúp xử lý tín hiệu từ các van. Công tắc cơ học và truyền vào hệ thống điều khiển chính. Với cấu hình ba cổng kết nối M12. Nó hỗ trợ lắp đặt nhiều cảm biến an toàn đồng thời mà không cần thay đổi thiết kế tổng thể.

Mô tả và tính năng công nghệ của MSM-1-R-DA-SQSQSQ-F3

Mô-đun này hoạt động như một cầu nối điện cho các công tắc cơ học. Nhận tín hiệu từ đầu vào vật lý và chuyển đổi thành dạng tín hiệu điện ổn định. Mỗi cổng có đèn chỉ báo trạng thái riêng. Điều này giúp người vận hành dễ dàng theo dõi tình trạng hoạt động thực tế. Cấu trúc bằng nhựa chịu lực và kẽm đúc giúp sản phẩm bền bỉ trong môi trường làm việc khắc nghiệt. Thiết bị đáp ứng tiêu chuẩn về chống va đập và chịu nhiệt. Phù hợp khi sử dụng trong các khu vực có rung động hoặc nhiệt độ thay đổi lớn.

Thông số kỹ thuật của MSM-1-R-DA-SQSQSQ-F3

Thông số kỹ thuật

Thông số	Giá trị
Mã sản phẩm	MSM-1-R-DA-SQSQSQ-F3
LED1	Cảm biến LED1
LED2	Cảm biến LED2
LED3	Cảm biến LED3
Vị trí 1	Cổng kết nối M12 để nối với công tắc an toàn điện cơ
Vị trí 2	Cổng kết nối M12 để nối với công tắc an toàn điện cơ
Vị trí 3	Cổng kết nối M12 để nối với công tắc an toàn điện cơ
Dòng điện tiêu thụ	Tối đa 48 mA
Khả năng ngắt	max. 0.25 W
Điện áp đóng cắt	24 V
Dòng điện đóng cắt	5 … 10 mA
hướng lắp đặt	bất kỳ
Nhiệt độ lưu trữ	-25 … 70 °C
Thời gian đáp ứng	Xem hướng dẫn vận hành cho bộ giao tiếp MBM-… hoặc bộ khóa/điều khiển MGB2-I.-BR-… / MGB2-L.-BR-…
Chống va đập và rung động	Theo tiêu chuẩn EN IEC 60947-5-3
Cấp bảo vệ	IP65 (IP20) (trong trạng thái lắp đặt)
at UB = 24 V DC	-25 … 55 °C
Vật liệu	Vật liệu nhựa tăng cường sợi thủy tinh, đúc bằng kẽm, phủ lớp kẽm
Chiều rộng submodul	1
Mã phần mềm (SW ID)	164058
Số đơn hàng	164058
Tên sản phẩm	MSM-1-R-DA-SQSQSQ-F3-164058
Khối lượng cả bì	0,129kg
Mã thuế hải quan	85371098
ECLASS 11.0	27-24-26-05 Giao tiếp trường, thiết bị ngoại vi phân tán – mô-đun chức năng/công nghệ

Ứng dụng trong công nghiệp của mô-đun an toàn MSM-1-R-DA-SQSQSQ-F3

Trong hệ thống khóa an toàn máy móc

Dùng để kết nối với các công tắc cơ khí tại vị trí cửa. Van hoặc bộ phận di chuyển, đảm bảo thiết bị không vận hành nếu có rủi ro.

Lắp đặt trong dây chuyền sản xuất tự động

Phù hợp khi cần kiểm soát điều kiện an toàn tại từng điểm dừng. Như khi mở cửa ra hoặc đóng van.

Tích hợp với bộ điều khiển MGB2 hoặc MCM

Cho phép mở rộng chức năng giám sát mà không cần thay đổi phần cứng chính của hệ thống điều khiển.

Ưu điểm nổi bật của MSM-1-R-DA-SQSQSQ-F3

Tính ổn định cao nhờ việc xử lý tín hiệu điện ở mức thấp (từ 5–10 mA). Giảm nguy cơ sai lệch do nhiễu. Cấu trúc chống va đập theo tiêu chuẩn EN IEC 60947-5-3 giúp duy trì độ tin cậy trong môi trường thực tế. Đèn chỉ báo rõ ràng cho phép phát hiện nhanh bất thường, hỗ trợ việc bảo trì định kỳ.

Kết luận về MSM-1-R-DA-SQSQSQ-F3

Mô-đun này là giải pháp tối ưu để mở rộng khả năng giám sát an toàn trong các hệ thống cơ khí. Với thiết kế đơn giản, dễ lắp đặt và phản hồi nhanh. Nó đáp ứng nhu cầu kiểm tra vật lý trong nhiều công đoạn sản xuất. Tính bền bỉ và khả năng kết nối đa đầu vào làm nên giá trị thực tiễn trong vận hành dây chuyền.

[Model: MSM-1-R-DA-SQSQSQ-F3]
