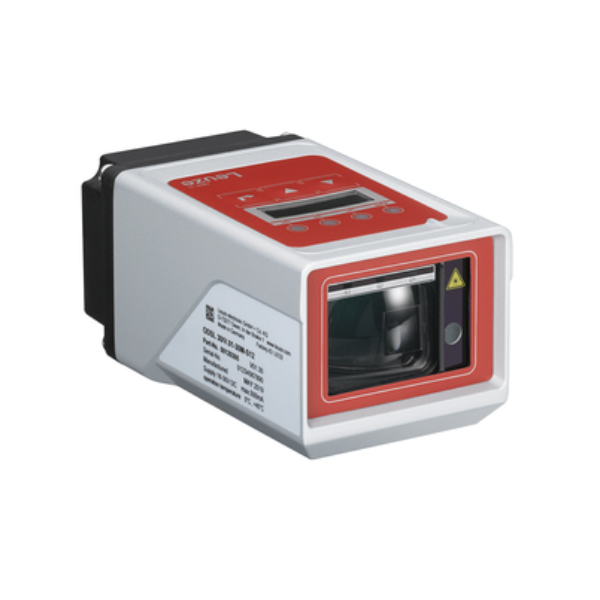

ODSL 30/V-30M-S12 50039447 Cảm biến đo khoảng cách quang Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
ODSL 30/V-30M-S12 là cảm biến đo khoảng cách quang dùng. Mục đích là xác định vị trí vật thể trong môi trường công nghiệp. Thiết bị hoạt động bằng tia laser đỏ, phát hiện khoảng cách thông qua nguyên lý đo pha. Phù hợp với các hệ thống cần độ chính xác cao trong điều kiện vận hành liên tục.
Mô tả và tính năng công nghệ của ODSL 30/V-30M-S12
Thiết bị sử dụng tia laser 655 nm với đường truyền thu gọn. Tạo điểm sáng tròn 6 mm tại khoảng cách đo. Cảm biến phát tín hiệu xung ngắn, phản hồi nhanh với đối tượng có bề mặt phản xạ. Tín hiệu được xử lý theo phương pháp đo pha. Cấu hình này cho phép xác định khoảng cách từ 200 đến 30.000 mm. Hệ thống tự động điều chỉnh độ chính xác nhờ khả năng tham chiếu. Điều này giúp duy trì độ ổn định khi vận hành lâu dài.
Thông số kỹ thuật của ODSL 30/V-30M-S12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | ODSL 30/V-30M-S12 |
| Dãy | 30 |
| Chứa | Khung lắp đặt |
| Ứng dụng | Collision protection of cranes / gantry cranes Fill-level monitoring Final position monitoring Positioning of skillet systems and side-tracking skates |
| Loại hệ thống quét | Chống đối tượng |
| Đường đi tia | Được điều chỉnh |
| Nguồn sáng | Laser, đỏ |
| Bước sóng | 655 nm |
| Cấp laser | 2, IEC/EN 60825-1:2014 |
| Transmitted-signal shape | Tín hiệu xung |
| Kích thước điểm sáng [tại khoảng cách cảm biến] | 6 mm [10,000 mm] |
| Loại hình học điểm sáng | Tròn |
| Khoảng đo (6 … 90 % phản xạ phân tán) | 200 … 30,000 mm |
| Độ phân giải | 0.1 mm display resolution, adjustable |
| Độ phân giải | 1.0 mm |
| Độ chính xác, khoảng ngắn | 2 %(+/-) without referencing / 1 % (+/-) with referencing (with measurement range up to 2.5 m) |
| Sự tái hiện (3 sigma) | 2 mm |
| Sự thay đổi nhiệt độ | 0 … 0.5 mm/K |
| Tham chiếu | Có |
| Vật thể đo lường tiêu chuẩn | 100 x 100 mm² |
| Nguyên lý đo khoảng cách bằng ánh sáng | Đo bằng phương pháp pha |
| Hệ thống bảo vệ | Bảo vệ đảo cực tính, bảo vệ chập điện |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Số lượng đầu vào số kỹ thuật | 1 Chi tiết |
| Loại | Đầu vào chuyển đổi số |
| Chức năng | Chế độ lập trình |
| Số lượng đầu ra analog | 2 Chiếc |
| Số lượng đầu ra số | 1 Chi tiết |
| Công suất chuyển đổi, tối đa | 4 W |
Ứng dụng trong công nghiệp của ODSL 30/V-30M-S12
Phòng ngừa va chạm cho cranes và hệ thống gantry
Cảm biến đặt tại vị trí nguy cơ va chạm. Phát hiện vật thể ở khoảng cách an toàn để ngăn hoạt động vượt quá giới hạn.
Điều khiển mức độ chứa trong bể hoặc thùng
Tự động giám sát chiều cao vật liệu bằng việc đo khoảng cách giữa bề mặt và đáy. Hỗ trợ kiểm soát lượng hàng tồn.
Xác định vị trí cuối cùng của hệ thống bếp hoặc bánh xe di chuyển
Giúp giữ vị trí cố định khi thiết bị hoạt động. Đảm bảo tính ổn định và giảm sai lệch do rung động.
Ưu điểm nổi bật của ODSL 30/V-30M-S12
Độ chính xác cao cả gần và xa, chỉ mất ±1% với đối tượng tiêu chuẩn 100×100 mm. Tính ổn định nhiệt tốt, chỉ giãn ra tối đa 0,5 mm mỗi độ C. Hệ thống có khả năng chống ngắn mạch và đảo cực. Phù hợp với môi trường công nghiệp không ổn định.
Kết luận về ODSL 30/V-30M-S12
Thiết bị đáp ứng đầy đủ yêu cầu giám sát khoảng cách trong các hệ thống vận hành phức tạp. Mang lại độ tin cậy cao cho hoạt động tự động hóa. Dữ liệu kỹ thuật được xác nhận trực tiếp từ trang sản phẩm hãng Leuze.
