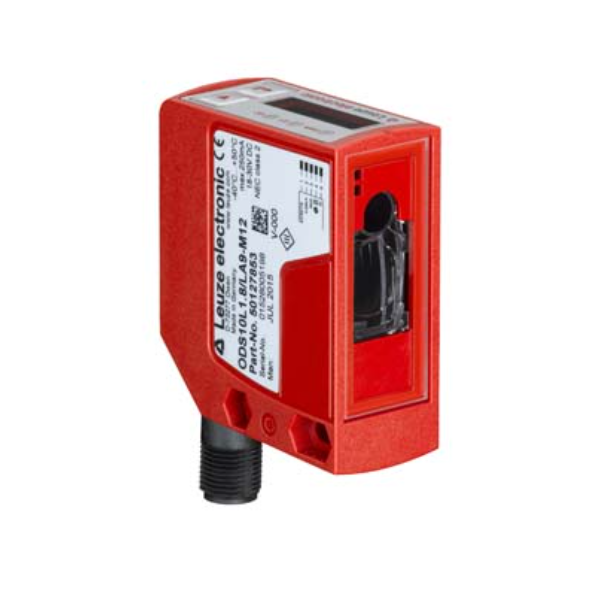

ODS10L1.8/LAK-M12 50127853 Cảm biến đo khoảng cách quang Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
ODS10L1.8/LAK-M12 – Cảm biến đo khoảng cách quang cho hệ thống bảo vệ va chạm và giám sát mức chất lỏng
Cảm biến ODS10L1.8/LAK-M12 là thiết bị đo khoảng cách quang sử dụng nguyên lý thời gian bay của tia laser. Sản phẩm hoạt động trong điều kiện môi trường thực tế. Hỗ trợ phát hiện vật thể hoặc mức độ chất lỏng bằng cách phân tích phản xạ ánh sáng. Với khả năng hoạt động ổn định qua nhiều năm. Thiết bị phù hợp để tích hợp vào hệ thống an toàn. Thiết bị vận hành hoặc giám sát trạng thái bên trong bồn chứa.
Mô tả và tính năng công nghệ của ODS10L1.8/LAK-M12
Thiết bị dùng tia laser đỏ với bước sóng 658 nm. Phát ra chùm sáng phẳng hình chữ nhật kích thước 7 mm × 7 mm tại khoảng cách cảm biến. Nguyên lý đo dựa trên thời gian bay của tia sáng. Điều này giúp xác định khoảng cách từ đầu cảm biến đến đối tượng phản xạ. Hệ thống có chức năng dạy (teach), kích hoạt và ngưng hoạt động. Cấu hình này cho phép người dùng thiết lập tham số phù hợp với từng vị trí lắp đặt. Cảm biến phản hồi nhanh trong nhiều chế độ đo. Đáp ứng yêu cầu xử lý tín hiệu liên tục trong môi trường sản xuất.
Thông số kỹ thuật của ODS10L1.8/LAK-M12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | ODS10L1.8/LAK-M12 |
| Dãy | 10 |
| Ứng dụng | Collision protection for transport vehicles Fill-level monitoring |
| Loại hệ thống quét | Chống đối tượng |
| Phiên bản đặc biệt | Đầu vào kích hoạt, đầu vào hủy, đầu vào học |
| MTTF | 29 năm |
| Đường đi tia | Được điều chỉnh |
| Nguồn sáng | Laser, đỏ |
| Bước sóng | 658 nm |
| Cấp laser | 1, IEC/EN 60825-1:2014 |
| Transmitted-signal shape | Tín hiệu xung |
| Kích thước điểm sáng [tại khoảng cách cảm biến] | 7 mm x 7 mm [8,000 mm] |
| Loại hình học điểm sáng | Hình chữ nhật |
| Dải đo | 50 … 3,500 mm, at 6 … 90% diffuse reflection |
| Khoảng đo (phản xạ phân tán 90%) | 50 … 8,000 mm |
| Độ phân giải | 1.0 mm |
| Độ chính xác | 15 mm |
| Thời gian đo, chế độ đo | "High precision": response time = 1000 ms/output time = 3.4 ms Fast: response time = 15 ms/output time = 3.4 ms Individual: response time = 3.4 … 1020 ms/output time = 3.4 ms Individual measure modes, see diagram Outlier suppression: response time = 17 … 1020 ms/output time = 17 … 1020 ms Precision: response time = 200 ms/output time = 3.4 ms Standard: response time = 50 ms/output time = 3.4 ms |
| Sự tái hiện (1 sigma) | 4 mm |
| Sự thay đổi nhiệt độ | 2 mm/K |
| Tham chiếu | Không |
| Black/white behavior | 10 mm |
| Vật thể đo lường tiêu chuẩn | 50 x 50 mm² |
| Nguyên lý đo khoảng cách bằng ánh sáng | Thời gian bay |
Ứng dụng trong công nghiệp của ODS10L1.8/LAK-M12
Hệ thống này được sử dụng trong việc bảo vệ va chạm cho phương tiện vận chuyển. Điều này giúp giảm rủi ro va chạm khi di chuyển. Ngoài ra, nó hỗ trợ giám sát mức chất lỏng trong bồn chứa bằng cách phát hiện sự thay đổi chiều cao do phản xạ ánh sáng. Trong các hệ thống sản xuất tự động. Cảm biến này có thể tích hợp để phát hiện vật cản hoặc mức độ đầy của khoang chứa.
Ưu điểm nổi bật của ODS10L1.8/LAK-M12
Sản phẩm đảm bảo độ chính xác ±15 mm trong điều kiện phản xạ trung bình. Cùng độ ổn định nhiệt thấp (tăng 2 mm/K). Độ tái tạo tín hiệu chỉ 4 mm (1 sigma). Điều này giúp duy trì kết quả đo ổn định qua thời gian. Tính năng chống nhiễu và khả năng xử lý tín hiệu nhanh giúp thiết bị. Thiết bị hoạt động hiệu quả trong môi trường có biến động nhẹ.
Kết luận về ODS10L1.8/LAK-M12
ODS10L1.8/LAK-M12 là giải pháp đo khoảng cách quang phù hợp với các ứng dụng an toàn. Đồng thời, Giám sát mức chất lỏng trong công nghiệp. Với độ bền lâu dài lên đến 29 năm (MTTF). Đồng thời, Khả năng thích ứng với nhiều loại bề mặt phản xạ. Thiết bị đáp ứng nhu cầu vận hành liên tục mà không cần can thiệp thường xuyên.
