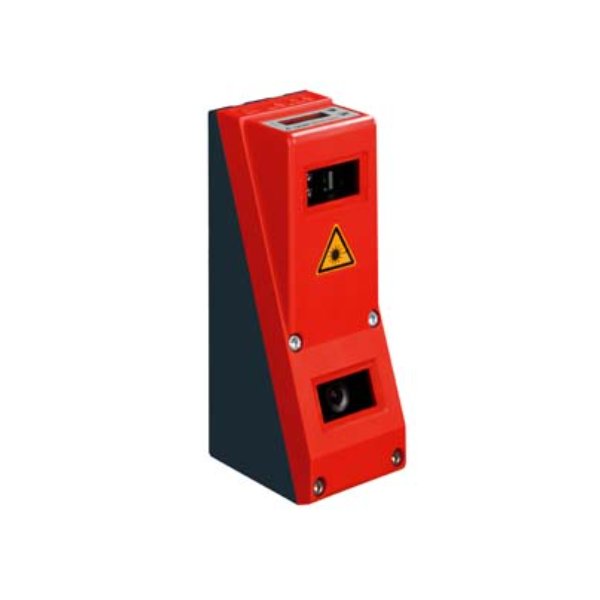

LES 36/VC6 – Cảm biến biên dạng laser cho phát hiện và đo lường vật thể ba chiều
Cảm biến LES 36/VC6 là thiết bị dùng. Mục đích là phát hiện và đo lường kích thước vật thể trong không gian ba chiều. Nó hoạt động bằng tia laser đỏ. Phản xạ với bề mặt đối tượng để xác định vị trí và kích thước. Thiết bị này được thiết kế để tích hợp vào hệ thống kiểm tra tự động. Đặc biệt khi yêu cầu độ chính xác cao trong điều kiện môi trường thay đổi nhẹ. Với khả năng xử lý tín hiệu nhanh. Nó đáp ứng nhu cầu giám sát liên tục mà không cần can thiệp thủ công.
Mô tả và tính năng công nghệ của LES 36/VC6
LES 36/VC6 sử dụng tia laser đỏ để quét bề mặt vật thể. Tạo ra tín hiệu phản hồi dựa trên biên dạng phản xạ. Tín hiệu được xử lý bởi phần mềm LxSsoft. Điều này giúp phân tích dữ liệu về hình dạng và kích thước đối tượng. Thiết bị hỗ trợ đầu vào đồng bộ hóa. Cấu hình này cho phép kết nối với các hệ thống khác để đồng bộ thời gian đo. Cảm biến có khả năng hoạt động ổn định trong nhiều điều kiện ánh sáng. Đồng thời, Bề mặt phản xạ khác nhau, từ 1% đến 90%.
Thông số kỹ thuật của LES 36/VC6
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | LES 36/VC6 |
| Dãy | 36 |
| Chứa | Phần mềm cấu hình LxSsoft |
| Ứng dụng | Đo đạc đối tượng 3D Đo đạc đối tượng |
| Phiên bản đặc biệt | Đầu vào đồng bộ |
| Nguồn sáng | Laser, đỏ |
| Cấp laser | 2M, IEC/EN 60825-1:2014 |
| X-axis measurement range | 150 … 600 mm |
| Khoảng đo trục Z | 200 … 800 mm |
| Độ phân giải trục X | 1 … 1.7 mm |
| Độ phân giải trục Z | 1 … 3 mm |
| Repeatability of Z-axis, relative to measurement distance, note | Tính phản xạ 90 %, đối tượng giống nhau, điều kiện môi trường giống nhau, đối tượng đo ≤ 50×50 mm² |
| Thời gian đo | 10ms |
| Linearity of Z-axis, relative to measurement distance | ± 1,0% |
| Kích thước đối tượng nhỏ nhất, trục X | 2 … 3 mm |
| Kích thước đối tượng nhỏ nhất, trục Z | 2 … 6 mm |
| Black/white behavior | 1 %, 6 … 90% phản xạ phân tán |
| Điện áp cung cấp UB | 18 … 30 V, DC |
| Số đầu vào kích hoạt | 1 Chi tiết |
| Số lượng đầu vào số kỹ thuật | 5 Chiếc |
| Số lượng đầu ra số | 6 Chiếc |
| Loại | Đầu ra tương tự |
| Loại | Dòng điện |
| Loại | Điện áp |
| Phần tử chuyển mạch | Transistor, kiểu Push-pull |
| Thời gian đáp ứng | 10 ms |
| Loại | Ethernet |
| Số lượng kết nối | 3 Chiếc |
| Chức năng | Dấu hiệu NHẬP Dấu hiệu RA Nguồn điện |
| Loại kết nối | Đầu nối |
| Kích thước ren | M12 |
Ứng dụng trong công nghiệp của cảm biến LES 36/VC6
Hệ thống phát hiện kích thước sản phẩm trong dây chuyền lắp ráp. Kiểm tra độ chính xác hình dạng chi tiết kim loại hoặc nhựa. Phát hiện vị trí vật thể trong quá trình đóng gói tự động.
Ưu điểm nổi bật của LES 36/VC6
Độ chính xác cao trong phạm vi đo từ 2 đến 6 mm ở trục z. Tốc độ phản hồi nhanh chỉ 10ms, phù hợp với dòng sản xuất liên tục. Khả năng hoạt động ổn định với bề mặt phản xạ từ loãng đến trung bình. Dễ dàng tích hợp với hệ thống điều khiển thông qua cổng Ethernet.
Kết luận về LES 36/VC6
LES 36/VC6 là giải pháp hiệu quả để giám sát. Đồng thời, Đo lường vật thể trong môi trường sản xuất thực tế. Với khả năng phản hồi nhanh và độ chính xác rõ rệt. Thiết bị này hỗ trợ tối ưu hóa quy trình kiểm tra mà không cần thay đổi cấu trúc hệ thống hiện tại.
