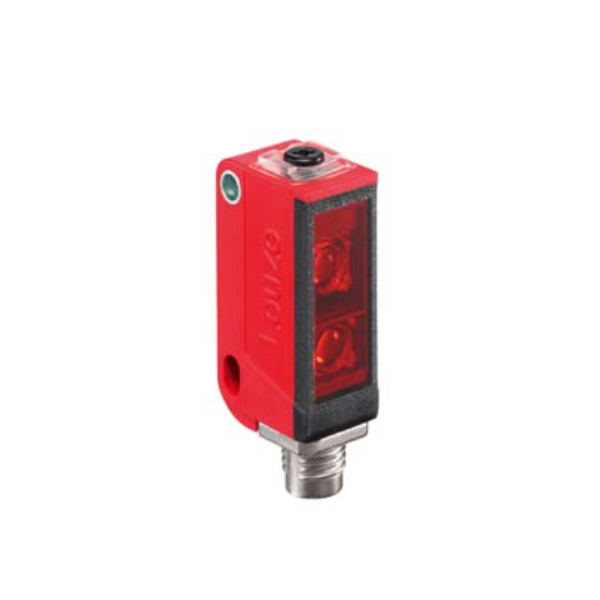

HRTR 3B/66-S,200-S12 50107245 Cảm biến quang khuếch tán có xóa nền Leuze Vietnam
Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com
HRTR 3B/66-S,200-S12 là cảm biến quang khuếch tán có xóa nền. Được thiết kế để phát hiện vật thể bằng cách đo phản xạ ánh sáng từ bề mặt đối tượng. Thiết bị hoạt động ổn định trong điều kiện môi trường công nghiệp thông thường. Phù hợp với các hệ thống giám sát vị trí hoặc kiểm tra sự hiện diện của vật thể di chuyển.
Mô tả và tính năng công nghệ của HRTR 3B/66-S,200-S12
Cảm biến sử dụng nguyên lý phản xạ khuếch tán kết hợp xóa nền. Điều này giúp loại bỏ tín hiệu nền do môi trường gây ra. Đặc điểm nhỏ gọn với vùng chiếu sáng tròn 4mm tại khoảng cách 100mm cho phép lắp đặt linh hoạt trong tủ điện hoặc hệ thống điều khiển. Dùng đèn LED đỏ ở bước sóng 660nm, thiết bị phản hồi nhanh với thời gian đáp ứng chỉ 0,5ms. Phù hợp với dòng sản phẩm yêu cầu độ chính xác cao và tốc độ xử lý nhanh.
Thông số kỹ thuật của HRTR 3B/66-S,200-S12
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | HRTR 3B/66-S,200-S12 |
| Dãy | 3B |
| Phiên bản đặc biệt | Điểm sáng nhỏ (S) |
| Phạm vi hoạt động | Khoảng hoạt động được đảm bảo |
| Khoảng hoạt động, màu trắng 90% | 0.005 … 0.2 m |
| Khoảng hoạt động, màu xám 18% | 0.01 … 0.15 m |
| Khoảng hoạt động, màu đen 6% | 0.015 … 0.12 m |
| Giới hạn khoảng hoạt động | 0.005 … 0.2 m (typical operating range) |
| Đường đi tia | Phân tán |
| Nguồn sáng | LED, Màu đỏ |
| Bước sóng | 660 nm |
| Transmitted-signal shape | Tín hiệu xung |
| Nhóm LED | 2 |
| Kích thước điểm sáng [tại khoảng cách cảm biến] | 4 mm [100 mm] |
| Loại hình học điểm sáng | Tròn |
| Hệ thống bảo vệ | Bảo vệ đảo cựcĐiện trở ngắn mạch được bảo vệ |
| Điện áp cung cấp UB | 10 … 30 V, DC |
| Dòng điện tiêu thụ tối đa | 15 mA |
| Sự dao động dư | 0 … 15 %, Từ UB |
| Open-circuit current | 0 … 15 mA |
| Số lượng đầu ra số | 2 Chiếc |
| Loại | Đầu ra số |
| Phần tử chuyển mạch | Transistor, kiểu Push-pull |
| Nguyên lý chuyển mạch | Chuyển mạch ánh sáng (PNP)/chuyển mạch tối (NPN) |
| Nguyên lý chuyển mạch | Chuyển mạch tối (PNP)/chuyển mạch ánh sáng (NPN) |
| Tần số chuyển mạch | 1,000 Hz |
| Thời gian đáp ứng | 0.5 ms |
| Thời gian trễ sẵn sàng | 300 ms |
| Số lượng kết nối | 1 Chi tiết |
| Chức năng | dấu hiệu OUT Nguồn điện |
Ứng dụng trong công nghiệp của HRTR 3B/66-S,200-S12
Hệ thống có thể dùng để phát hiện sự hiện diện của vật thể trên băng chuyền. Trong các thao tác tự động như kiểm tra vị trí đóng gói hoặc phân loại theo độ dày. Phù hợp khi đối tượng có bề mặt phản xạ ổn định. Không cần xử lý phức tạp về bề mặt. Có thể tích hợp trực tiếp vào mạch điều khiển. Mục đích là bật hoặc tắt cơ chế vận hành khi cảm biến phát hiện vật thể.
Ưu điểm nổi bật của HRTR 3B/66-S,200-S12
Tính ổn định cao trong môi trường làm việc thực tế nhờ cơ chế xóa nền hiệu quả. Thiết kế nhỏ gọn giúp dễ dàng lắp đặt mà không chiếm không gian lớn. Thời gian phản hồi ngắn đảm bảo hệ thống hoạt động liên tục mà không bị trễ. Cảm biến có bảo vệ chống ngược cực và chập điện. Phù hợp với các điều kiện vận hành không hoàn hảo.
Kết luận về HRTR 3B/66-S,200-S12
Thiết bị đáp ứng nhu cầu giám sát hiện diện vật thể trong các dây chuyền sản xuất đơn giản đến trung bình. Với cấu hình công nghệ rõ ràng và khả năng vận hành ổn định. Nó là lựa chọn phù hợp cho những hệ thống yêu cầu độ chính xác cao nhưng không cần tính năng nâng cao.
