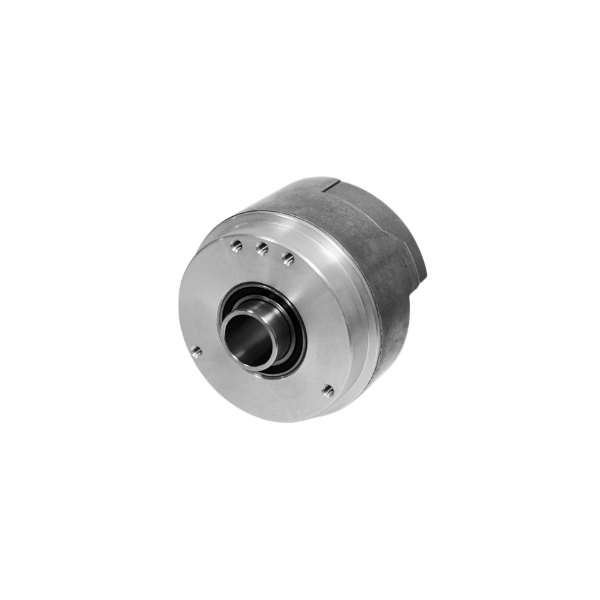

ITD21H01 00120 H NI S21SG8 E 14 IP65 019 Bộ mã hóa Baumer Vietnam

Hotline/Zalo: 0855 200 531 (Ms Vi)
Email: vi@jon-jul.com

Danh mục: Chưa phân loại Thẻ: Baumer 11139240, bộ mã hóa xung Baumer, ITD21H01 00120 H NI S21SG8 E 14 IP65 019, ITD21H01 Baumer, ITD21H01 Baumer Vietnam

Mô tả
Đánh giá (0)

ITD21H01 00120 H NI S21SG8 E 14 IP65 019 là incremental encoder Baumer dùng trong các hệ thống đo và điều khiển chuyển động. Sản phẩm mang mã 11139240 và có độ phân giải 120 xung trên mỗi vòng quay.

Tổng quan về ITD21H01

Bộ mã hóa xung Baumer

Encoder Baumer ITD21H01 được thiết kế cho các ứng dụng cần phản hồi chuyển động quay. Model sử dụng phương pháp cảm biến quang học chính xác. Thiết bị có thân kích thước Ø58 mm.

Phiên bản ITD21H01 00120 H NI S21SG8 E 14 IP65 019 sử dụng trục rỗng Ø14 mm. Cách thiết kế này hỗ trợ lắp đặt trên trục của máy. Thiết bị cũng có tùy chọn tín hiệu TTL hoặc HTL.

Thông số kỹ thuật ITD21H01

Hạng mục	Thông tin
Thương hiệu	Baumer
Mã sản phẩm	11139240
Model	ITD21H01 00120 H NI S21SG8 E 14 IP65 019
Dòng sản phẩm	Incremental Encoder
Độ phân giải	120 pulses/revolution
Phương pháp cảm biến	Quang học
Kích thước thân	Ø58 mm
Trục	Hollow shaft
Đường kính trục	Ø14 mm
Ngõ ra	TTL / HTL
Bảo vệ	IP65
Nhiệt độ làm việc	-30…+100 °C
Cáp	Có thể tháo rời, đầu ra tiếp tuyến

Thông số về kích thước, tín hiệu, trục và nhiệt độ được công bố cho phiên bản mã 11139240.

Điểm đáng chú ý của sản phẩm

Độ phân giải 120 pulses/revolution

ITD21H01 cung cấp 120 xung cho mỗi vòng quay. Tín hiệu này có thể được bộ điều khiển sử dụng để xác định chuyển động của cơ cấu.

Tín hiệu TTL hoặc HTL

Model hỗ trợ mức tín hiệu TTL hoặc HTL theo cấu hình. Đây là thông số cần kiểm tra trước khi kết nối encoder với bộ điều khiển.

Kết cấu phù hợp lắp đặt máy

Thân encoder có kích thước Ø58 mm. Trục rỗng Ø14 mm giúp thiết bị phù hợp với nhiều cơ cấu quay công nghiệp.

Bảo vệ IP65

Cấp IP65 giúp ITD21H01 phù hợp với các hệ thống yêu cầu khả năng bảo vệ trước bụi và nước bắn. Dải nhiệt độ hoạt động được công bố là -30…+100 °C.

Ứng dụng của ITD21H01 Baumer

ITD21H01 Baumer được sử dụng để thu thập tín hiệu phản hồi từ cơ cấu chuyển động. Thiết bị có thể tích hợp vào máy móc và dây chuyền sản xuất.

Các ứng dụng thường gặp gồm:

Đo tốc độ trục quay.
Theo dõi vị trí cơ cấu máy.
Phản hồi cho hệ thống servo.
Điều khiển chuyển động.
Băng tải công nghiệp.
Máy đóng gói.
Máy tự động hóa sản xuất.

Với cấu hình ITD21H01 Baumer Vietnam, người dùng nên đối chiếu đầy đủ mã 11139240 trước khi đặt hàng. Việc kiểm tra tín hiệu và kích thước trục giúp hạn chế sai lệch khi thay thế encoder.

Kết luận

ITD21H01 00120 H NI S21SG8 E 14 IP65 019 là incremental encoder Baumer dành cho các hệ thống phản hồi chuyển động. Sản phẩm có độ phân giải 120 pulses/revolution, trục rỗng Ø14 mm và bảo vệ IP65. Đây là các thông số quan trọng khi lựa chọn encoder cho máy công nghiệp. Liên hệ để nhận tư vấn và báo giá mã 11139240.
